Gallery: Sequence Diagrams

Sequence diagrams express API calls, handshake protocols, and event ordering.

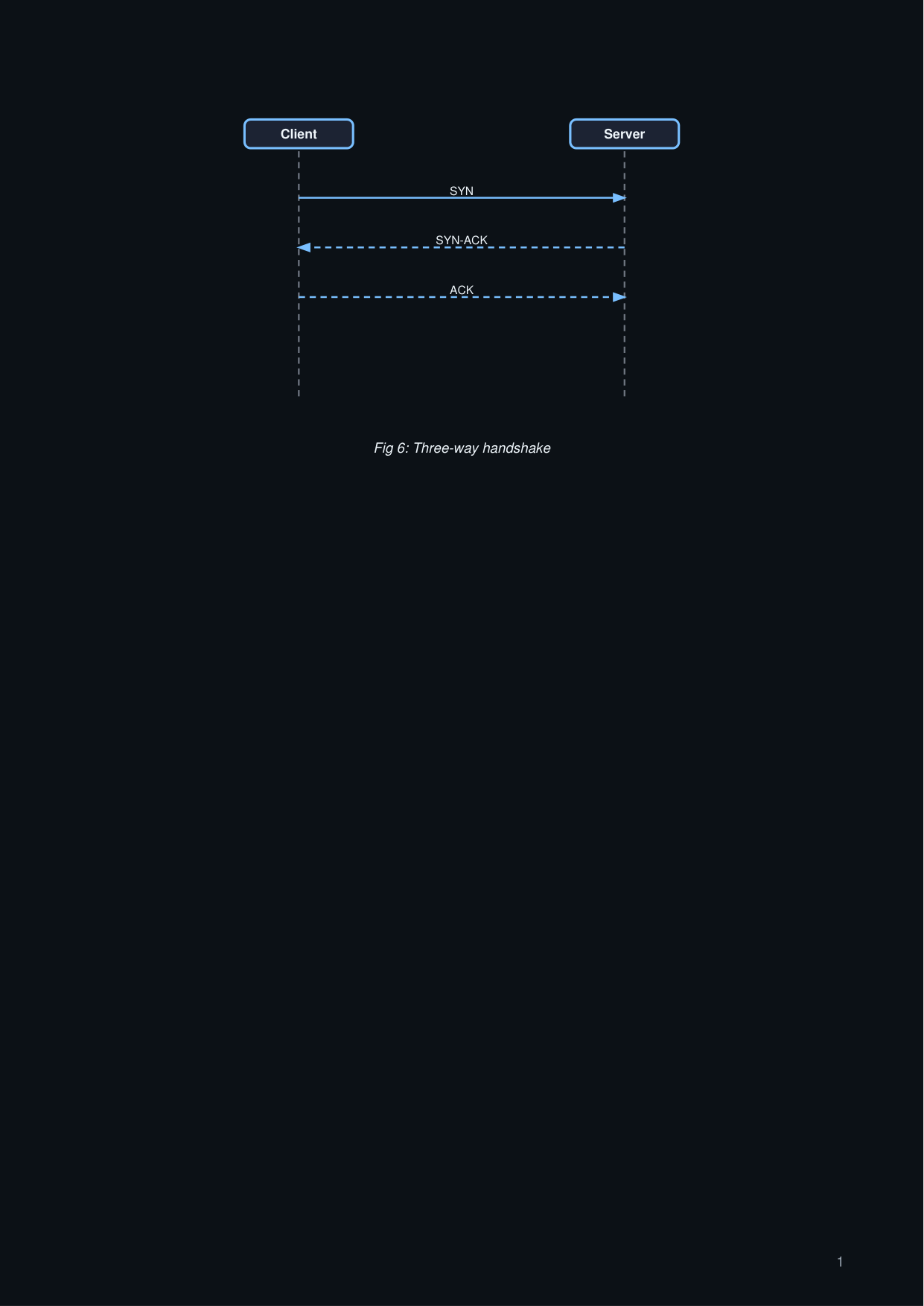

Basic handshake

seq_handshake.py
import engrapha_notes as en
import engrapha_diagrams as ed

seq = ed.SequenceDiagram(
    width=450, height=220,
    caption="Fig 6: Three-way handshake",
)

seq.actor("cl",    "Client")
seq.actor("srv",   "Server")

seq.message("cl",    "srv",   "SYN")
seq.message("srv",   "cl",    "SYN-ACK",  arrow="dashed")
seq.message("cl",    "srv",   "ACK",      arrow="dashed")

en.add(seq.as_flowable())

Screenshot placeholder

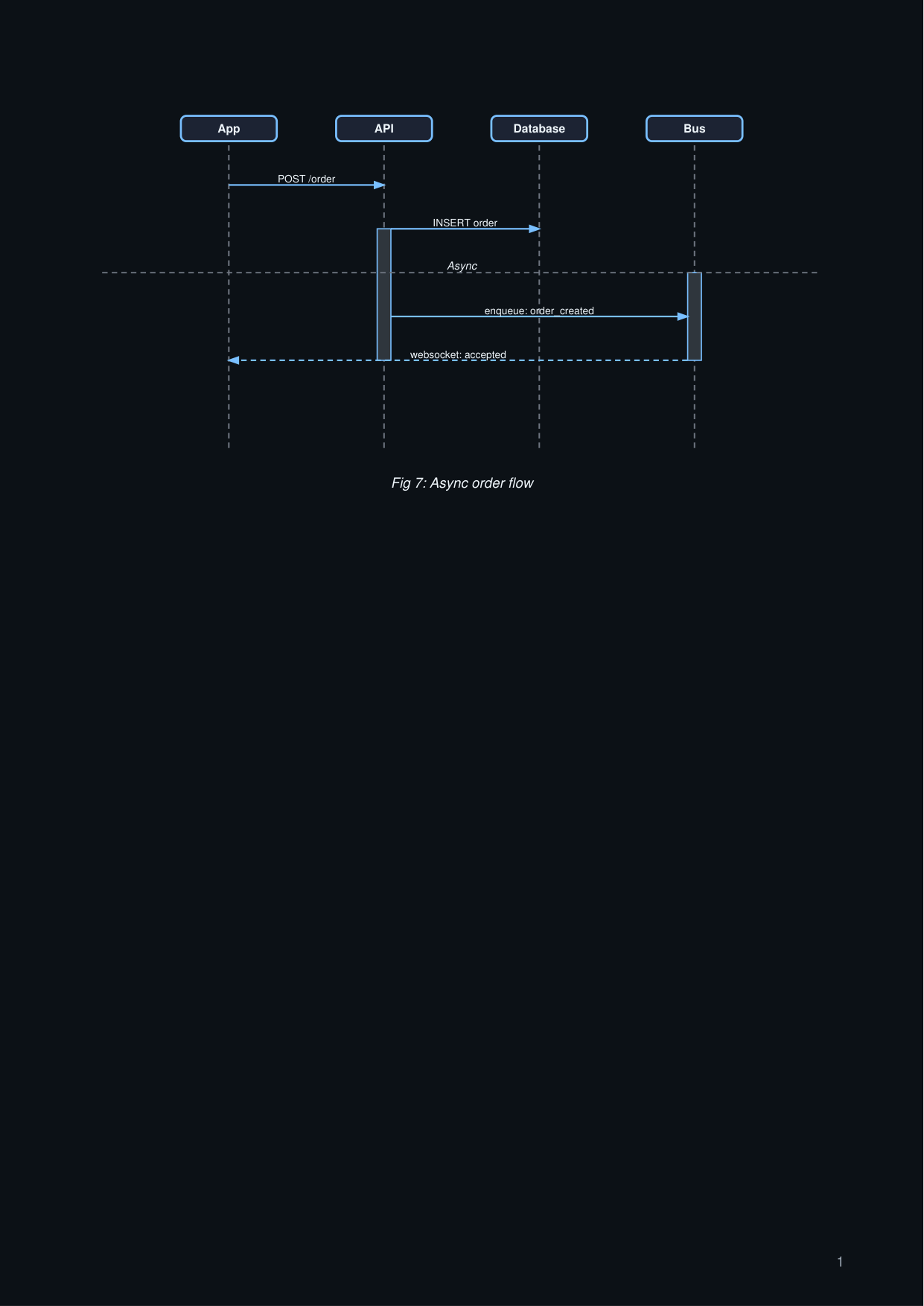

Async processing with activation bars

seq_async.py
import engrapha_notes as en
import engrapha_diagrams as ed

seq = ed.SequenceDiagram(
    width=460, height=240,
    caption="Fig 7: Async order flow",
)

seq.actor("app",  "App")
seq.actor("api",  "API")
seq.actor("db",   "Database")
seq.actor("bus",  "Bus")

seq.message("app", "api", "POST /order")
seq.activate("api")
seq.message("api", "db",  "INSERT order")
seq.activate("bus")
seq.divider("Async")
seq.message("api", "bus", "enqueue: order_created")
seq.deactivate("bus")
seq.deactivate("api")
seq.message("bus", "app",  "websocket: accepted", arrow="dashed")

en.add(seq.as_flowable())

Screenshot placeholder

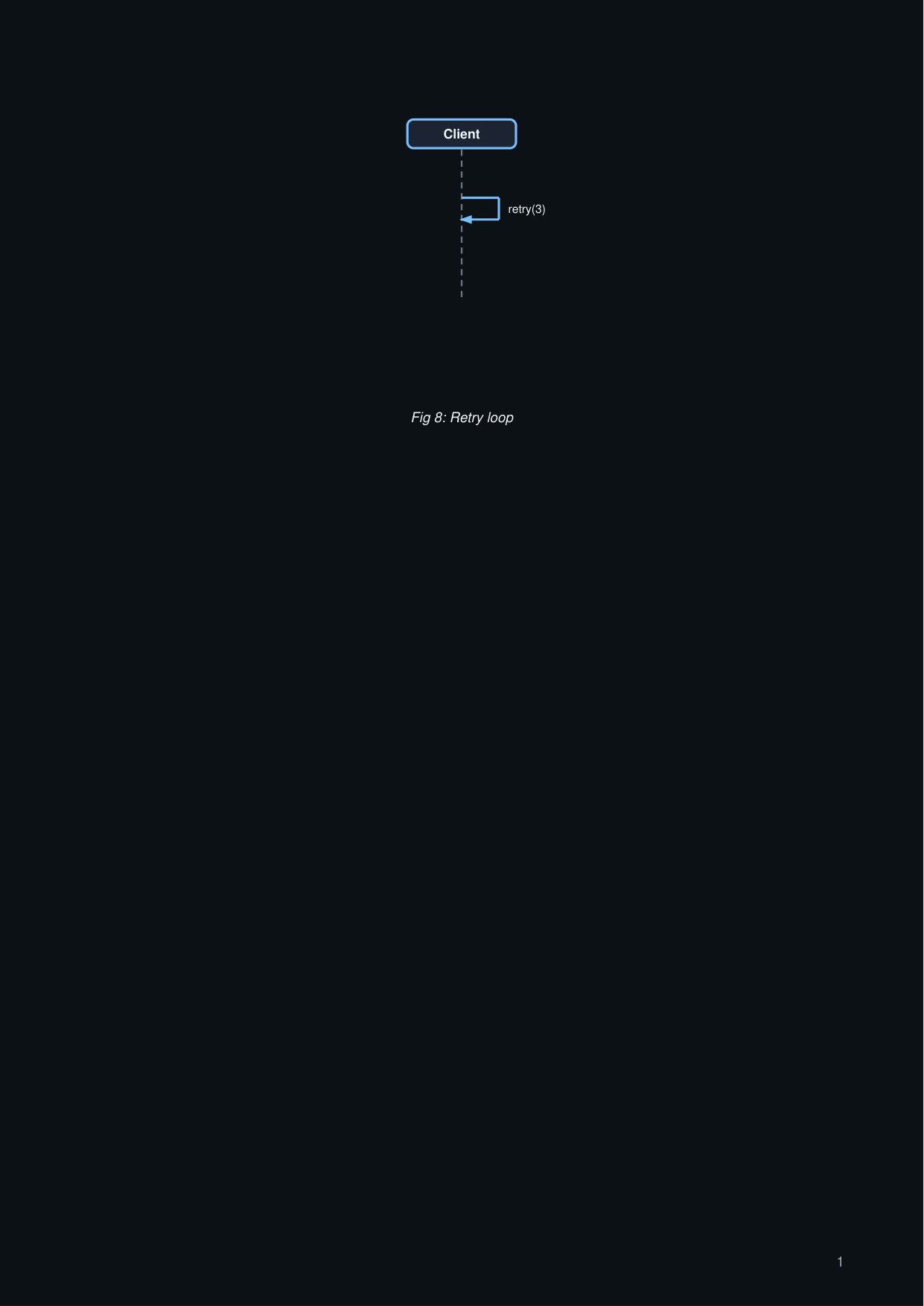

Self-message

seq_self.py
import engrapha_notes as en
import engrapha_diagrams as ed

seq = ed.SequenceDiagram(
    width=380, height=200, caption="Fig 8: Retry loop"
)
seq.actor("client", "Client")
seq.message("client", "client", "retry(3)")
en.add(seq.as_flowable())

Screenshot placeholder
